Обухи такелажные (Рым-петля на кранцы, петля приварная)

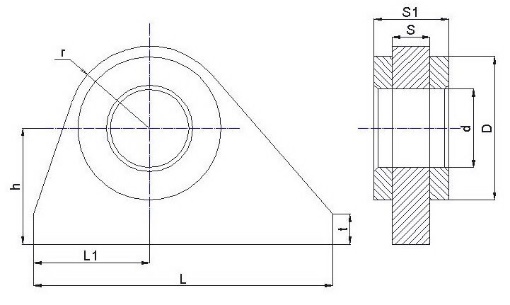

Обух такелажный тип 1

Изготавливаются согласно ОСТ5.2045-79

Обухи типа 1 могут изготавливаться в двух исполнениях:

  • исполнение 1 - обухи, привариваемые к поверхности без последующей изоляции ее;
  • исполнение 2 - обухи, привариваемые к поверхности с последующей изоляцией ее.



Допускаемая нагрузка,

кН (тс)

D

d

h

L

L1

r

S

S1

t

Масса, кг, не более

Исполнение

Исполнение

Исполнение

1

2

1

2

1

2

3 (0,3)

-

12

20

80

60

20

14

6

-

6

66

0,07

0,28

12 (1,2)

40

22

35

95

115

35

24

14

8

68

0,26

0,62

16 (1,6)

24

40

100

120

40

26

10

20

10

70

0,54

1,11

32 (3,2)

62

36

60

120

170

60

38

12

24

12

72

1,12

2,69

50 (5,0)

74

42

70

130

200

70

45

16

32

14

74

2,09

3,81

80 (8,0)

92

52

85

145

245

85

56

18

38

20

80

3,98

5,83

125 (12,5)

110

64

105

165

290

100

66

22

46

6,46

9,50

160 (16,0)

115

68

115

-

330

115

70

25

57

25

85

10,80



200 (20,0)

132

75

125

-

345

125

78

32

64

30

90

13,85



250 (25,0)

152

88

135

-

350

135

90

36

80

18,40



320 (32,0)

188

95

145

-

380

145

98

40

90

35

95

27,30



400 (40,0)

192

105

155

-

400

155

110

50

100

40

100

39,45

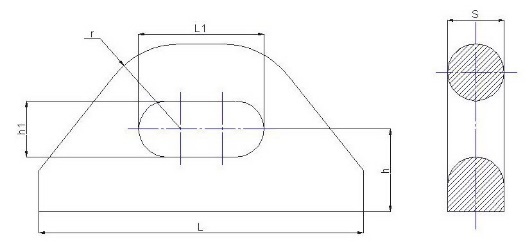

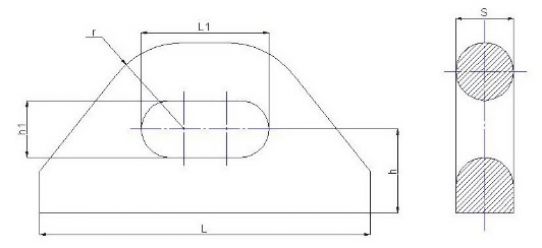

Обух такелажный тип 2



Изготавливаются согласно ОСТ5.2045-79

Допускаемая нагрузка,

кН (тс)

h

h1

L

L1

r

s

Масса, кг, не более

2 (0,2)

13

11

50

18

13,5

8

0,08

3 (0,3)

15

15

65

22

17,5

10

0,16

5 (0,5)

19

19

80

28

21,5

12

0,20

8 (0,8)

25

22

95

35

27,0

16

0,42

16 (1,6)

33

24

120

42

32,0

20

0,80

20 (2,0)

35

27

132

50

38,5

25

1,24

25 (2,5)

39

29

140

55

39,5

2,10

32 (3,2)

42

33

180

66

46,5

30

2,40

40 (4,0)

48

36

210

77

53,0

36

3,80

50 (5,0)

57

41

225

87

60,5

40

5,40

63 (6,3)

66

45

240

91

62,5

6,20

80 (8,0)

73

51

270

101

75,5

50

9,90

100 (10,0)

80

56

300

117

78,0

10,70

125 (12,5)

87

61

335

128

90,5

60

17,00

160 (16,0)

95

67

370

145

93,5

19,80

200 (20,0)

105

73

420

157

106,5

70

39,50

250 (25,0)

120

80

470

170

120,0

80

43,00

320 (32,0)

130

88

530

194

134,0

90

60,00

400 (40,0)

145

98

570

220

149,0

100

82,00



Обух такелажный тип 3


Изготавливаются согласно ОСТ5.2045-79


Допускаемая нагрузка,

кН (тс)

d

d1

h

L

L1

r

Масса, кг, не более

3 (0,3)

12

9

16

85

38

13

0,17

5 (0,5)

16

10

20

97

48

14

0,34

8 (0,8)

18

12

24

120

56

18

0,50

12 (1,2)

22

16

30

156

72

22

0,78

16 (1,6)

25

18

34

173

80

25

1,40

20 (2,0)

30

20

40

194

94

28

2,10

25 (2,5)

36

22

45

214

108

30

3,12

32 (3,2)

40

25

48

231

116

35

4,20

40 (4,0)

28

55

268

130

40

5,40

50 (5,0)

50

32

62

302

150

45

8,40

63 (6,3)

36

68

336

160

50

10,84
