Захваты для листового металла

Захват для горизонтального подъема листового металла при использовании попарно

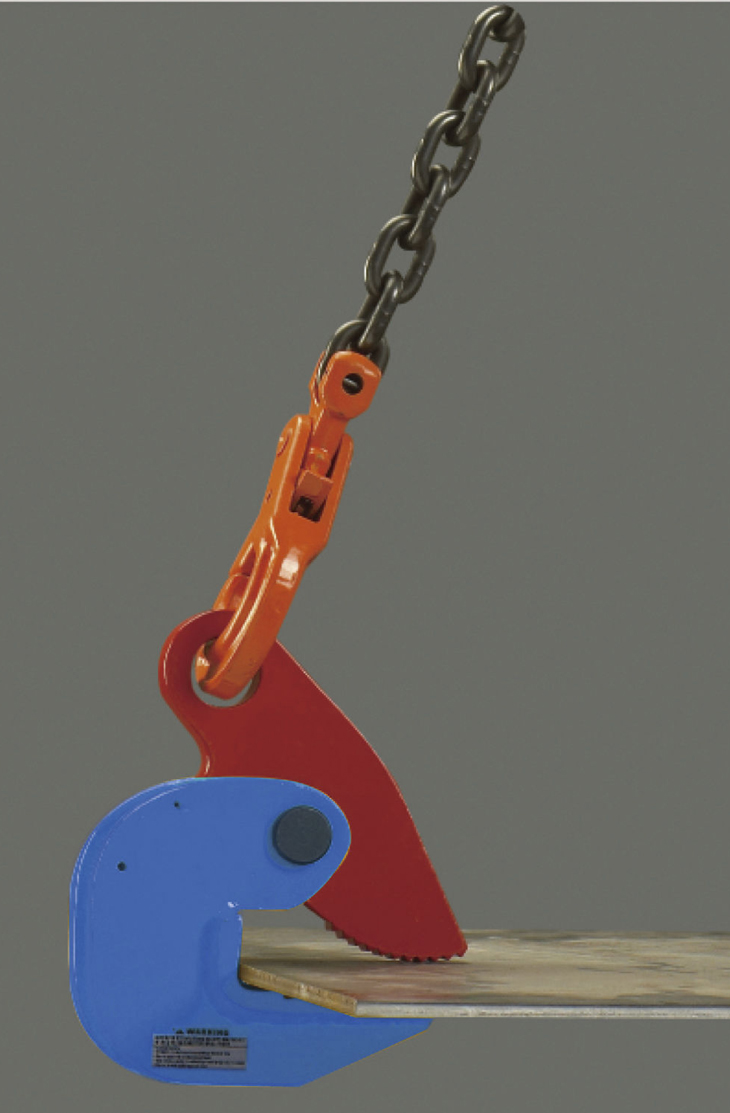

Захват листовой используется, если необходимо переместить листовой металл в горизонтальном положении. Применять захваты можно только попарно. Груз (металл) зажимается с силой, которая пропорциональна массе этого поднимаемого груза.

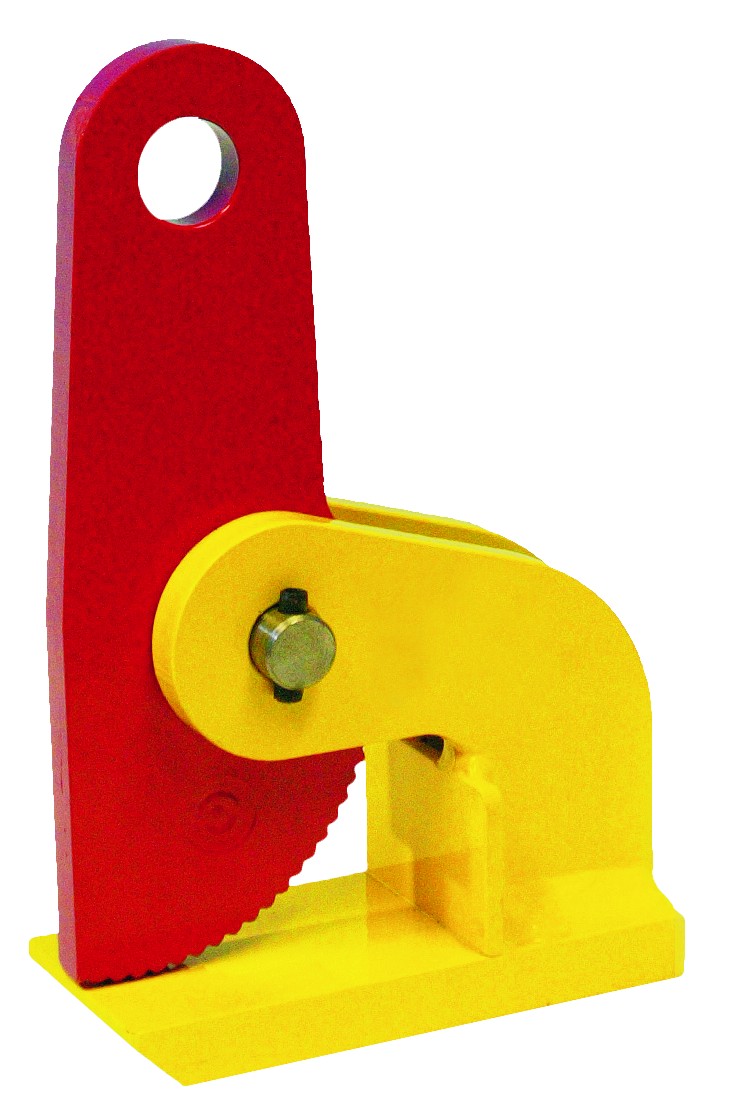

Захваты листовые горизонтальные имеют круглое отверстие вверху, которое является креплением при подъеме.  Захват горизонтальный для листового металла в месте, где идет соприкосновение с грузом, обеспечен прокладкой под металлический лист, а также имеет фиксирующий элемент, который работает с силой, пропорциональной массе поднимаемого груза и препятствующей его горизонтальному смещению. Груз удерживается вертикально благодаря металлической площадке в корпусе захвата.



Грузоподъемность, т Толщина листа, мм Масса, кг Габариты, мм
0,75 0-25 2,5 170х80х190
1,5 0-30 4,0 210х90х220
2,5 0-40 13,5 300х120х310
1,0 0-30 4,5 161х65х205
2,0 0-40 5,6 175х68х245
3,2 0-45 8,2 180х70х255
5,0 0-55 12,0 185х74х260
10,0 0-100 33,0 421х86х296



Захват для вертикального подъема листового металла

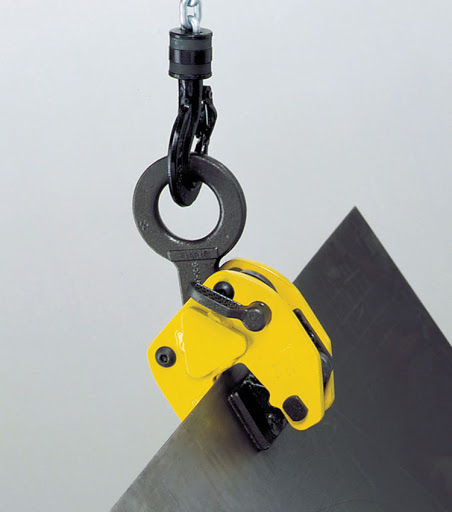

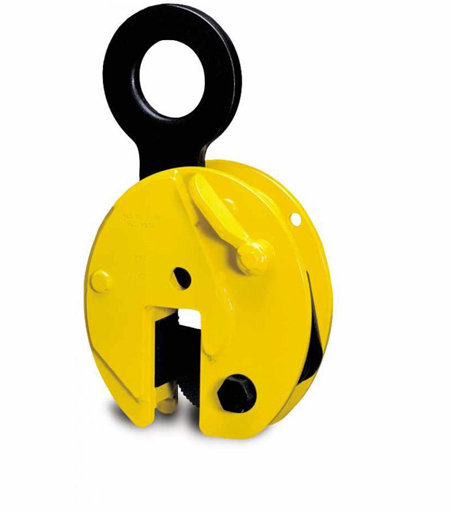

Захват вертикальный для листа, по назначению схож с горизонтальным, но он значительно отличается. Одной из главных особенностей этого приспособления является фиксация груза, она осуществляется удержанием листового металла, при помощи трения нажимного языка о поверхность груза. Груз находится в вертикальном положении. Эти захваты чаще всего используются при перегрузке однотипных грузов.

Захват является поворотным, но погрузка остается надежной и безопасной. Очень важна простота использования этих захватов. При работе с этими механизмами, возможно поднимать листовой металлопрокат из горизонтального положения, потом, с помощью поворотного механизма, можно привести груз в вертикальное положение.

При помощи вертикального захвата можно поднимать уголки, швеллера и двутавровые балки за полку. Если есть необходимость, можно применять данный захват и в паре, чаще всего, это требуется при перегрузке крупногабаритных металлических листов.



Грузоподъемность, т Толщина листа, мм Масса, кг Габариты, мм
1,0 0-22 5,0 310х70х160
2,0 0-27 6,7 380х80х190
3,0 0-32 15,5 450х110х220
1,0 0-20 4,0 241х66х127
2,0 0-25 5,8 271х79х168
3,2 0-35 9,0 319х89х187
5,0 0-50 18,0 519х150х220
10,0 0-80 35,0 635х182х400
1,0 0-20 3,8 123х65х275
2,0 0-25 5,7 155х79х315
3,2 0-25 11,7 450х110х220
5,0 0-40 16,5 510х120х240



Винтовые захваты «СТРУБЦИНА» для подъема груза в различных положениях

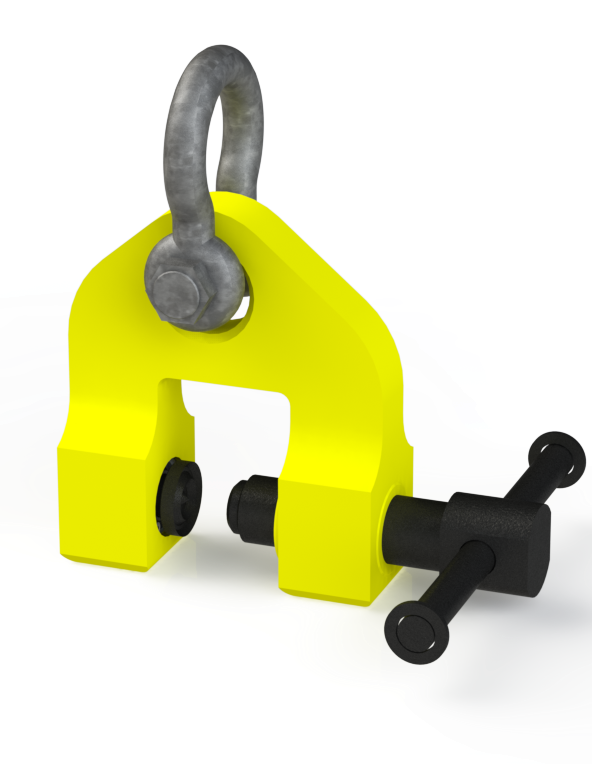

Захваты «СТРУБЦИНА» (зажим струбцина) предназначены для подъема и перемещения в вертикальном положении листового металла и других похожих грузов. Также эти приспособления возможно использовать для стягивания и кантования изделий, когда требуется проведение монтажных, сварочных, сборочных работ.

На винте имеется запрессованный шар, который является опорой при захвате. С помощью этого шара значительно увеличивается давление на груз, при контакте, но при этом площадь контакта с грузом уменьшается.

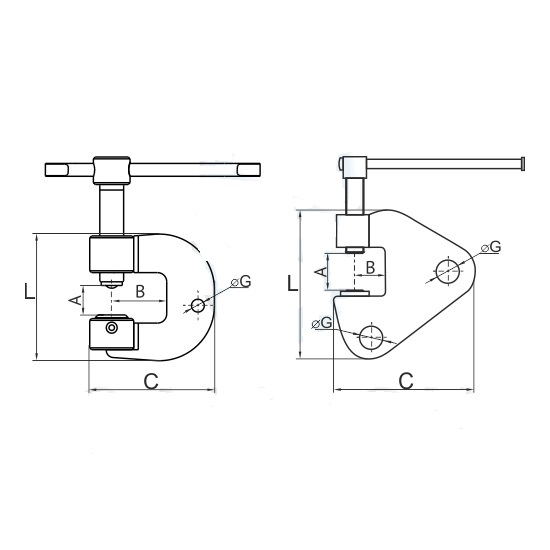

Грузоподъемность, т Габаритные размеры, мм Масса, кг
А В С L G
0,5 28 60 136 138 14 2,8
2,0 60 60 184 232 24 6,3
3,0 75 63 194 256 24 7,9
5,0 100 75 240 336 40 20
